型號Model

MX-4HG

工作臺面積

Work   Table

1270 x 254mm

縱向行程（X-axis）

Max. Longitudinal Travel

810mm   (自動進給)

橫向行程（Y-axis）

Max. Vertical Travel

360mm

垂向行程（Z-axis）

Max. Cross Travel

360mm

導軌形式（X、Y、Z）

Guide rail form

▲■▲

主軸端面到工作臺距離

Distance from spindle to table

470mm

主軸電機功率

Horsepower

3HP

電壓

Voltage

三相380V（或220V、415V、440V）

頻率（H）

Frequency

50/60

主軸錐孔

Spindle Taper Type

R8 （或NT30）

主軸級速

Step Number

低速（Low Range）

高速（High Range）

16steps

70、110、180、270、600、975、1540、2310rpm

140、220、360、540、1200、1950、3080、5440rpm

主軸行程

Spindle Quill Travel

120mm

套筒進給速度/套筒外徑

Quill Feed/Quill O.D.

0.04、0.08、0.15/85.725mm

T型槽  T-Slot

Slot No.×Width×Pitch

3 x 16 x 65mm

滑枕伸出臂行程

Ram  Travel

520mm

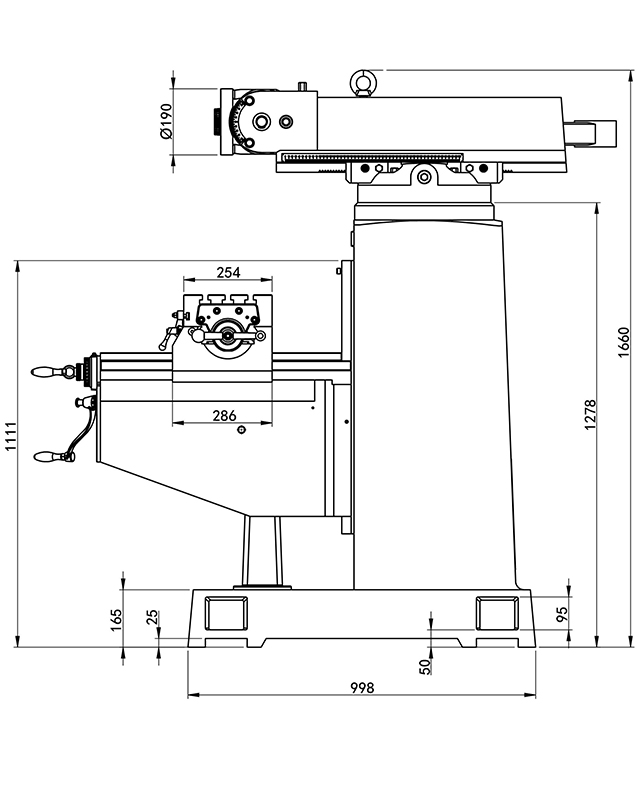

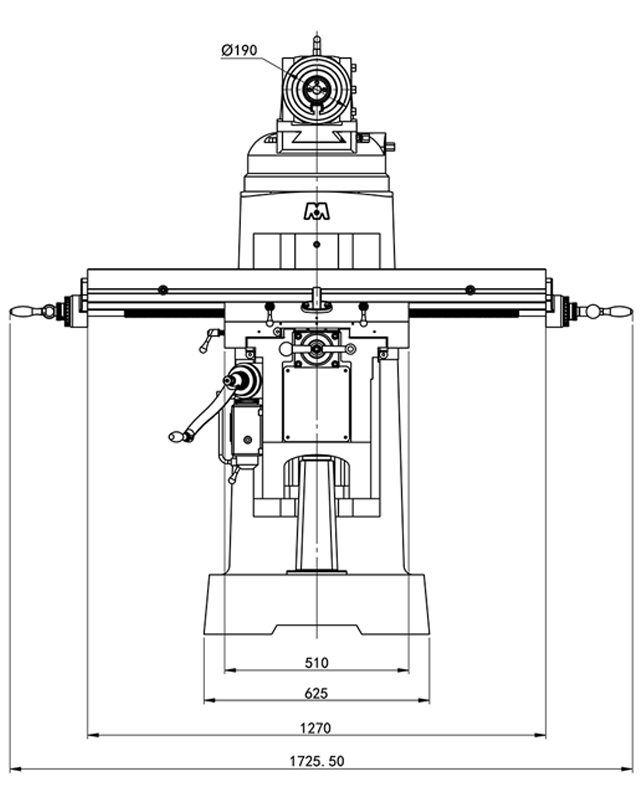

機床外型尺寸（長x寬x高）

Machine Dimensions

1650x1650x1900

重量

Weight

1450kg

機型

總功率

電流負荷

MX-4HG

4KW

6.5A
